     Группа 1591, работающие над проектом:
     Сомкин Михаил Евгеньевич
     Дроздов Иван Александрович
     Фурсов Андрей Александрович
     Судаков Сергей Юрьевич

     За основу взяли стандартные модели шахмат, находящиеся в свободном доступе в сети Интернет. Используя знания, полученные на занятиях по твердотельному моделированию, аддитивным установкам, при помощи программы «Компас-3D» нами были внесены изменения в 3D модели фигур, для придания им более современной формы и минимализации затрат материала. При этом учитывались такие факторы, как прочность и эргономичность фигур.

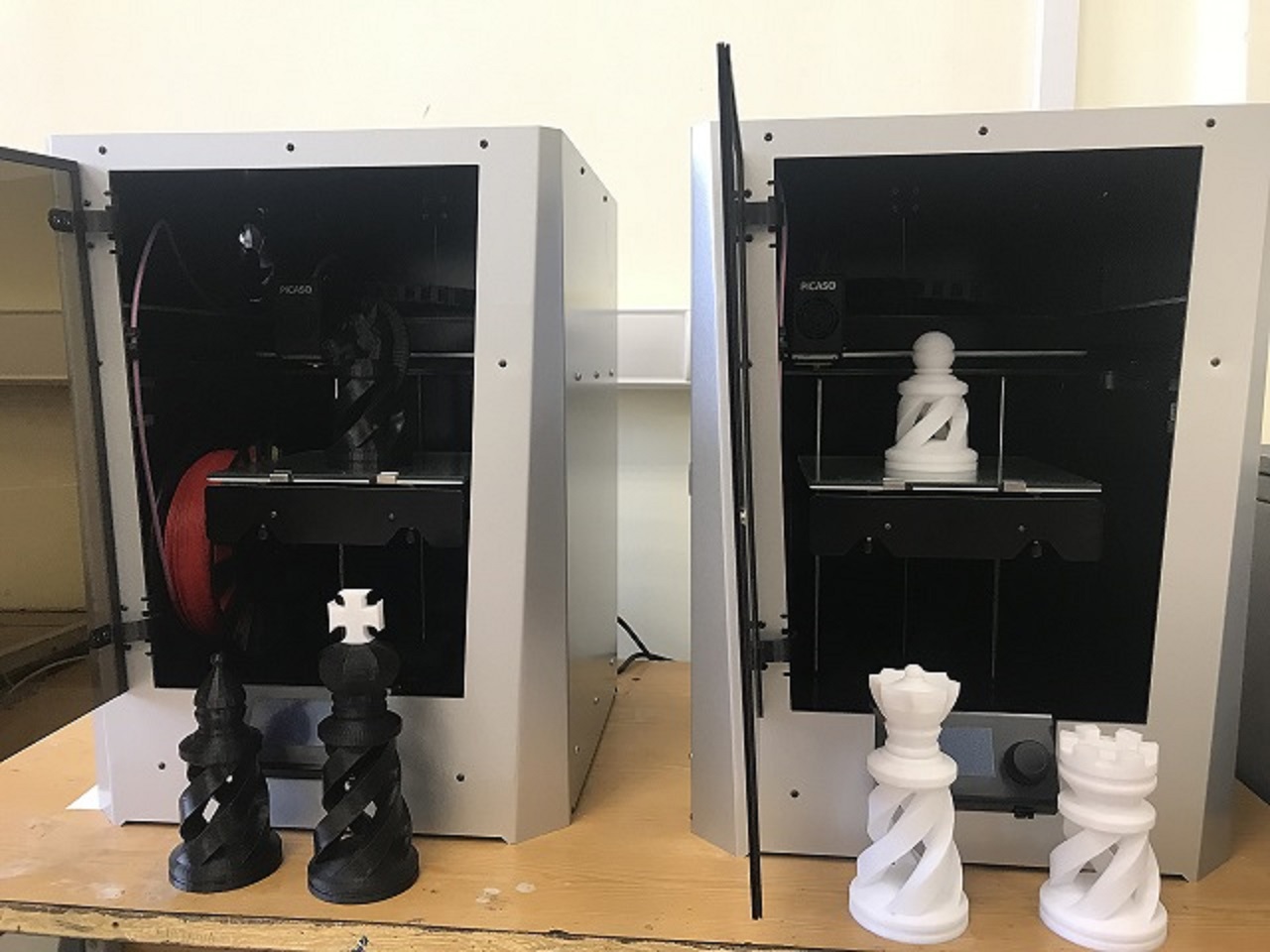

     Используя оборудование лаборатории аддитивных технологий (3D принтеры, компьютеры), приступили к подготовке к 3D печати моделей. В программе для нарезки и печати «Ultimaker Cura» подготовили управляющую программу для каждой модели. Опытным путем выбрали материал для печати - пластик PLA, при этом учитывали тот фактор, что материал экологичен и безвреден. У пластика PLA температура плавления в пике 180-200⁰C, это подходило под параметры нашего оборудования. Под этот пластик были выбраны оптимальные температуры печати: экструдер разогревали до 195 ⁰C и температура стола до 60 ⁰C. Цвет материала: черный и белый.
     В течение нескольких дней печатали шахматы. Время печати одной маленькой фигуры (пешка) составляет 2,5 часа печати, одна большая фигура (конь, королева и т.д.) печатается в течение 3-5 часов. Параллельно изготавливали доску под шахматы.
     Геометрические размеры фигур. Нижний диаметр основания составляет 75 мм, высота у разных типов шахмат различается. Самая высокая шахматная фигура составляет 200 мм.

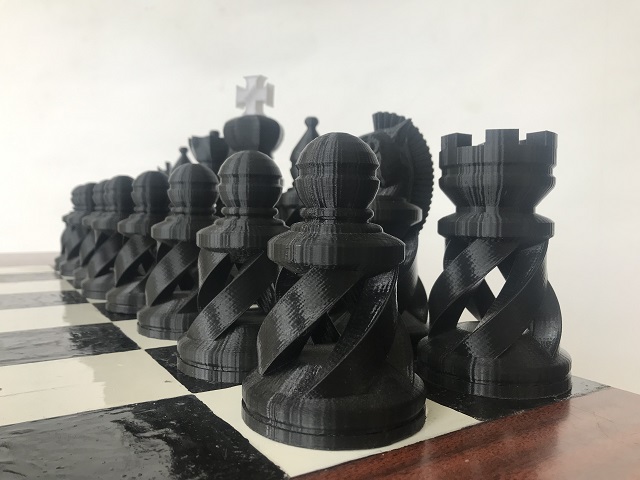

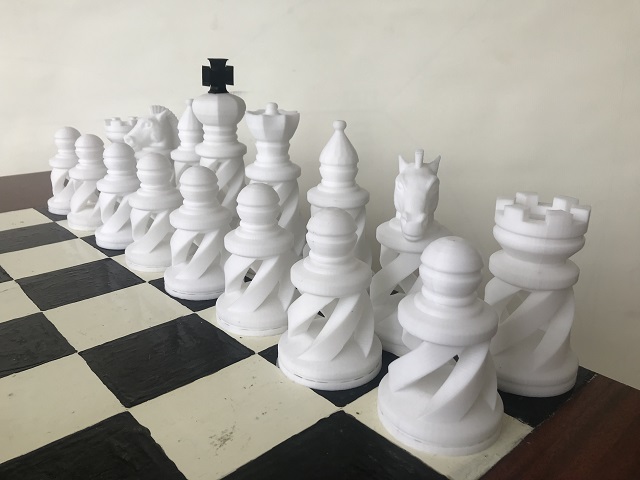

     По окончании работ шахматы были размещены в главном холе колледжа. На данный момент в шахматы играют во внеурочное время и их используют для турниров, проводимых между группами.
